        C2F型双法兰松套传力补偿接头
        vssjaf/c2f型双法兰松套传力补偿接头适用范围本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。vssjaf/c2f型双法兰松套传力补偿接头功能介绍双法兰松套传力补偿接头,型号vssjaf(1999标准)或c2f(2007标准)型,由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推…

            以技术为生命,以质量求生存!亲爱的【C2F型双法兰松套传力补偿接头】客户您好,感谢您浏览巩义市瑞轩管道设备厂官方企业网站!多年来,瑞轩管道坚持以研发为生存之本,不断地提升新技术在【C2F型双法兰松套传力补偿接头】产品中的应用! 如果您想了解更多的【C2F型双法兰松套传力补偿接头】产品新技术在实际中的应用情况,请致电瑞轩管道【C2F型双法兰松套传力补偿接头】技术咨询电话:【15093193538】,了解更多一手资料!

        VSSJAF/C2F型双法兰松套传力补偿接头适用范围

        本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

        VSSJAF/C2F型双法兰松套传力补偿接头功能介绍

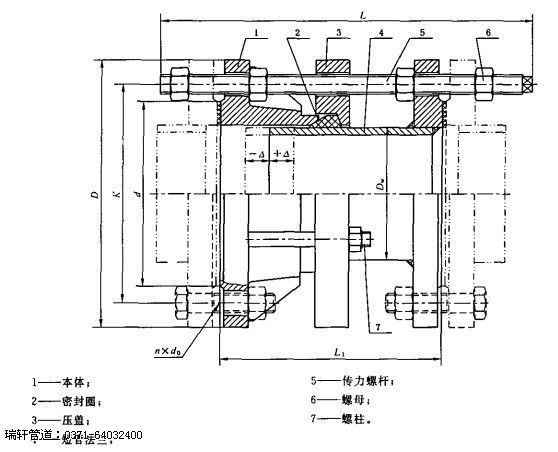

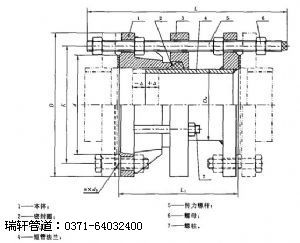

        双法兰松套传力补偿接头,型号VSSJAF(1999标准)或C2F(2007标准)型,由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推力(盲板力)和补偿管路安装误差,不能吸收轴向位移,主要用于与泵、阀门等附件的松套连接。

        VSSJAF/C2F型双法兰松套传力补偿接头优点:安装简单方便、方便阀门安装、可承受管线的轴向拉力。

        VSSJAF/C2F型双法兰松套传力补偿接头特点:双法兰连接方式

        PN0.6MPa的双法兰松套传力补偿接头的基本尺寸 单位为毫米

        公称通径
        DN
        管子外径
        Dw
        法兰连接尺寸 总长
        L
        安装尺寸 伸缩量 重量/
        kg
        法兰外径
        D
        螺栓孔中心
        圆直径D1
        螺栓孔
        n/个 do min max
        65 76 160 130 4     420 180 40 11.8
        80 89 190 150 18 460 13.5
        100 114 210 170 18.6
        125 140 240 200 8 23.8
        150 168 265 225 30.4
        200 219 320 280 36.9
        250 273 375 335 12 49.6
        300 325 440 395 22

        485

        495

        445 195 50 61.5
        350 377 490 445 79.3
        400 426 540 495 16 91.2
        450 480 595 550 104.1
        500 530 645 600 20 123.2
        600 630 755 705 26 510 465 215 169.8
        700 720 860 810 24 208.9
        800 820 975 920 30 540 380 320 60 346.I
        900 920 1075 1020 380.6
        1000 1020 1175 1120 28 438.8
        1200 1220 1405 1340 32 33 580 400 340 646.7
        1400 1420 1630 1560 36 36 843.6
        1600 1620 1830 1760 40 600 410 350 1189.7
        1800 1820 2045 1970 44 39 1394.8
        2000 2020 2265 2180 48 42 660 430 370 1665.5
        2200 2220 2475 2390 52 2056.7
        2400 2420 2685 2600 56 2350.1
        2600 2620 2905 2810 60 48 750 490 410 80 2720.4
        2800 2820 3115 3020 64 3053.2
        3000 3020 3315 3220 68 3460.3
        3200 3220 3525 3430 72 3912.6

        PN1.0MPa的双法兰松套传力补偿接头的基本尺寸

        公称通径
        DN
        管子外径
        Dw
        法兰连接尺寸 总长
        L
        安装尺寸L1 伸缩量 重量/kg
        法兰外径D 螺栓孔中心
        圆直径D1
        螺栓孔
        n/个 do min max
        65 76 185 145 4 18 330 220 180 40 13.1
        80 89 200 160 8 15.0
        100 114 220 180 20.7
        125 140 250 210 26.4
        150 168 285 240 22 340 33.8
        200 219 340 295 41.0
        250 273 395 350 12 55.1
        300 325 445 400 370 445 195 50 68.3
        350 377 505 460 16 88.1
        400 426 565 515 26 380 101.3
        450 480 615 565 115.7
        500 530 670 620 20 136.9
        600 630 780 725 30 420 465 215 188.7
        700 720 895 840 24 232.1
        800 820 1O15 950 33 560 380 320 60 384.6
        900 920 1115 1050 28 422.9
        1000 1020 1230 1160 36 487.6
        1200 1220 1455 1380 32 39 600 400 340 718.6
        1400 1420 1675 1590 36 42 630 888.0
        1600 1620 1915 1820 40 48 670 410 350 1252.3
        1800 1820 2115 2020 44 1468.2
        2000 2020 2325 2230 48 690 430 370 1753.5
        2200 2220 2550 2440 52 56 730 2165.2
        2400 2420 2760 2650 56 2473.7
        2600 2620 2960 2850 60 820 490 410 80 2864.5
        2800 2820 3180 3070 64 3214.2
        3000 3020 3405 3290 68 60 840 3642.3
