        轴向型外压式波纹补偿器(TWY)

            以技术为生命,以质量求生存!亲爱的【轴向型外压式波纹补偿器(TWY)】客户您好,感谢您浏览巩义市瑞轩管道设备厂官方企业网站!多年来,瑞轩管道坚持以研发为生存之本,不断地提升新技术在【轴向型外压式波纹补偿器(TWY)】产品中的应用! 如果您想了解更多的【轴向型外压式波纹补偿器(TWY)】产品新技术在实际中的应用情况,请致电瑞轩管道【轴向型外压式波纹补偿器(TWY)】技术咨询电话:【15093193538】,了解更多一手资料!

        轴向型外压式波纹补偿器(TWY)用途:
        轴向外压式波纹补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。

        轴向型外压式波纹补偿器(TWY)型号:
        DN32-DN1600,压力级别:0.1Mpa-2.5Mpa

        产品轴向补偿量:
        18mm-400mm

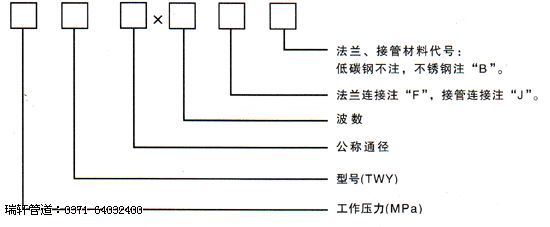

        一、型号示例
        举例:0.6TWY500×8JB
        表示:公称通径为500mm,工作压力为0.6MPa(6kg/cm2)波数为8个,不锈钢管连接的轴向型外压式波纹补偿器。
        注:疏水口的设置按用户要求。

        二、使用说明:

          轴向型外压式波纹补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。

        三、轴向型外压式波纹补偿器对支座作用力的计算:(不考虑温度对补偿量及刚度的修正)

          例:一碳钢管路,公称通径500mm,工作压力0.6MPa;介质温度350°C ,环境最低温度-10°C,安装温度为20°C,管线长如图,疲劳破坏次数要求3000次。要安装一外压补偿器,试计算补偿器对支座的作用力。

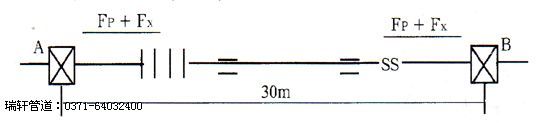

        外压补偿器一般安装位置如下(图示):
        解:(1)热变形计算:△L=a·t·L=0.0133×360×30=143.6mm
        (2)根据使用条件和热变形计算数据,查样本可选用0.6TWY500×8F,N=3000次,
        X0=192mm Kx=272N/mm。(不做预变形)
        (3)A、B管架受轴向力:
        内压推力:Fp=100·P·A=100×0.6×3167=190020N
        轴向弹力:Fx=Kx·X\272×143.6=39059.2N
        Fz=Fp+Fx=190020+39059.2=229079N
