BY型压盖松套限位补偿接头

以技术为生命，以质量求生存！亲爱的【BY型压盖松套限位补偿接头】客户您好，感谢您浏览巩义市瑞轩管道设备厂官方企业网站！多年来，瑞轩管道坚持以研发为生存之本，不断地提升新技术在【BY型压盖松套限位补偿接头】产品中的应用！如果您想了解更多的【BY型压盖松套限位补偿接头】产品新技术在实际中的应用情况，请致电瑞轩管道【BY型压盖松套限位补偿接头】技术咨询电话：【15093193538】，了解更多一手资料！

一、性能特点 BY型压盖松套限位补偿接头是我公司在吸收国外先进技术的基础上，结合实际需要研制开发的一种新型管道连接器，产品结构设计合理，密封性能可靠；两端采用承插连接，安装、拆卸简便。适合连接输送水、油、气及颗粒粉状物的钢管、铸铁管、球墨铸铁管、PVC管、ABS管等，在连接管子的同时能补偿管道一定范围内的轴向位移及挠曲、偏心。

二、BY型压盖松套限位补偿接头主要性能参数

公称通径DN	伸缩量δ(mm)	可挠量(°)	偏心量(mm)
65-250	±25	2	2
300-700	±32.5		3
800-3000	±65		4
3200-4000	±70		5

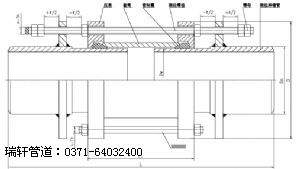

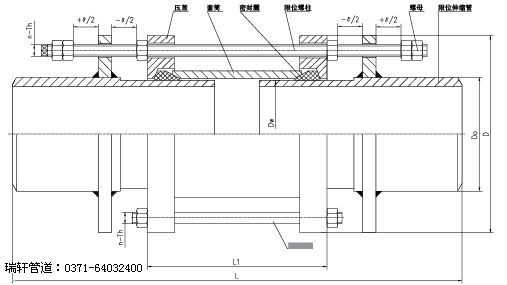

三、BY型压盖松套限位补偿接头主要尺寸

公称尺寸 DN	管子外径Dw		外形尺寸			伸缩量δ	n-Th
公称尺寸 DN	Dw	DO	D	L	L1	伸缩量δ	0.6-1.6 MPa	2.5MPa
65	76	76	155	645	180	±45	2-M12	2-M12
80	89	89	165					2-M12
100	108	108	195					2-M16
100	114	114	195
125	133	133	225
125	140	140	225
150	159	159	255				2-M16	3-M16
150	168	168	255
200	219	219	310
250	273	273	375				3-M20	4-M20
300	325	325	440	655	220	±55	3-M20	4-M20
350	377	377	490				4-M20	5-M20
400	426	426	540				4-M20	5-M20
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	820	965	1075	290	±75	6-M24	8-M24
900	920	920	1065				7-M24	9-M24
1000	1020	1020	1165				7-M24	9-M24
1200	1220	1220	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690				9-M27	12-M27
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27	-
2400	2420	2430	2635		300		14-M30
2600	2620	2630	2835		300		15-M30
2800	2820	2830	3040		320		16-M33
3000	3020	3030	3240		320		17-M33
3200	3220	3230	3440	1130	430	±130	18-M33
3400	3420	3432	3640				19-M33
3600	3620	3632	3860				20-M33
3800	3820	3832	4080				20-M36
4000	4020	4034	4300				21-M36
