轴向型复式拉杆波纹补偿器(FSL)用途：轴向型复式拉杆波纹补偿器(FSL型)结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。轴向型复式拉杆波纹补偿器(FSL)型号： DN32-DN3000，压力级别0.1Mpa-2.5Mpa 连接方式： 1、法兰连接 2、接管连接产品轴向补偿量：72mm-500mm

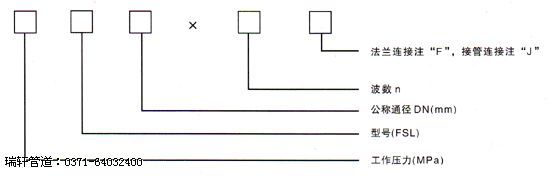

一、型号示例：

举例：0.6FSL200×12J
表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。

二、应用说明：

1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。

三、对固定支座的作用力：

压力推动：Fp=100·P·A　　　　　　（N）
轴向弹力：Fx=f·Kx·X 　　　　　　（N）
式中：P：最高工作压力或最高试验压力　　MPa；
A：有效面积（查样本）　　　　　　平方米；
Kx：补偿器轴向刚度　　　　　　　　N/mm；
X：补偿器使用的轴向补偿量　　　　　mm
f：系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。
