AF型法兰松套补偿接头

以技术为生命，以质量求生存！亲爱的【AF型法兰松套补偿接头】客户您好，感谢您浏览巩义市瑞轩管道设备厂官方企业网站！多年来，瑞轩管道坚持以研发为生存之本，不断地提升新技术在【AF型法兰松套补偿接头】产品中的应用！如果您想了解更多的【AF型法兰松套补偿接头】产品新技术在实际中的应用情况，请致电瑞轩管道【AF型法兰松套补偿接头】技术咨询电话：【15093193538】，了解更多一手资料！

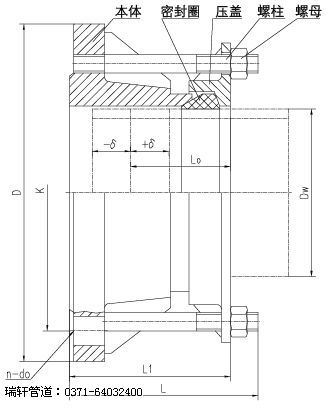

一、性能特点 AF型法兰松套补偿接头由本体、压盖、密封圈和紧固件组成，它采用和压盖松套补偿接头相同的密封原理，连接方式一端为法兰连接，另一端为承插连接。适合于阀门等设备与管道的连接。在连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心，从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PVC管、ABS管等连接

公称通径DN	管子插入长度Lo	伸缩量δ(mm)	可挠量(°)	偏心量(mm)
65-250	65	±25	2	2
300-700	80	±32.5		3
800-3000	130	±65		4
3200-4000	140	±70		5

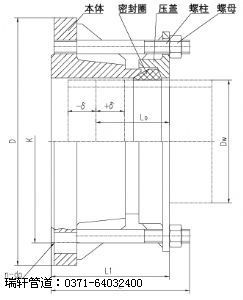

三、PN 0.25、0.6、1.0 MPa AF型法兰松套补偿接头主要尺寸

公称尺寸 DN	管子外径 Dw	长度		法兰连接尺寸
		长度		0.25MPa			0.6MPa			1.0MPa
		L1	L	D	K	n-do	D	K	n-do	D	K	n-do
65	76	105	118	160	130	4-φ14	160	130	4-φ14	185	145	4-φ18
80	89		118	190	150	4-φ18	190	150	4-φ18	200	160	8-φ18
100	108		123	210	170		210	170		220	180
100	114			210	170		210	170		220	180
125	133			240	200	8-φ18	240	200	8-φ18	250	210
125	140			240	200		240	200		250	210
150	159			265	225		265	225		285	240	8-φ23
150	168			265	225		265	225		285	240
200	219			320	280		320	280		340	295
250	273		130	375	335	12-φ18	375	335	12-φ18	395	350	12-φ23
300	325	130	160	440	395	12-φ23	440	395	12-φ22	445	400	12-φ23
350	355			490	445		490	445		505	460	16-φ22
350	377			490	445		490	445		505	460	16-φ22
400	406			540	495	16-φ23	540	495	16-φ22	565	515	16-φ27
400	426			540	495		540	495	16-φ22	565	515	16-φ27
450	457			595	550		595	550	16-φ22	615	565	20-φ26
450	480			595	550		595	550	16-φ22	615	565
500	508			645	600	20-φ23	645	600	20-φ22	670	620
500	530			645	600	20-φ23	645	600	20-φ22	670	620
600	610			755	705	20-φ27	755	705	20-φ26	780	725	20-φ30
600	630			755	705	20-φ27	755	705	20-φ26	780	725	20-φ30
700	720			860	810	24-φ27	860	810	24-φ26	895	840	24-φ30
800	820	220	255	975	920	24-φ30	975	920	24-φ30	1015	950	24-φ33
900	920			1075	1020	24-φ30	1075	1020	24-φ30	1115	1015	28-φ33
1000	1020			1175	1120	28-φ30	1175	1120	28-φ30	1230	1160	28-φ36
1200	1220			1375	1320	32-φ30	1405	1340	32-φ33	1455	1380	32-φ39
1400	1420		270	1575	1520	36-φ30	1630	1560	36-φ36	1675	1590	36-φ42
1600	1620			1790	1730	40-φ30	1830	1760	40-φ36	1915	1820	40-φ48
1800	1820			1990	1930	44-φ30	2045	1970	44-φ40	2115	2020	44-φ48
2000	2020			2190	2130	48-φ30	2265	2180	48-φ42	2325	2230	48-φ48
2200	2220		275	2405	2340	52-φ33	2475	2390	52-φ42	2550	2440	52-φ56
2400	2420		275	2605	2540	56-φ33	2685	2600	56-φ42	2760	2650	56-φ56
2600	2620	240	300	2805	2740	60-φ33	2905	2810	60-φ48	2960	2850	60-φ56
2800	2820			3030	2960	64-φ36	3115	3020	64-φ48	3180	3070	64-φ56
3000	3020			3230	3160	68-φ36	3315	3220	68-φ48	3405	3290	68-φ60
3200	3220			3430	3360	72-φ36	3525	3430	72-φ48	-	-	-
3400	3420			3630	3560	76-φ36	3735	3640	76-φ48	-	-	-
3600	3620			3840	3770	80-φ36	3970	3860	80-φ56	-	-	-
3800	3820			4045	3970	80-φ40	-	-	-	-	-	-
4000	4020			4245	4170	84-φ40	-	-	-	-	-	-
