| 大拉杆横向波纹补偿器(DLB)用途： |
| 大拉杆横向型波纹补偿器可以补偿弯曲管道的横向位移和角位移 |
| 大拉杆横向波纹补偿器(DLB)型号： |
| DN100-DN5000，压力级别0.1Mpa-2.5Mpa |
| 连接方式：1、法兰连接 2、接管连接 |
|
产品横向补偿量：根据用户要求 |

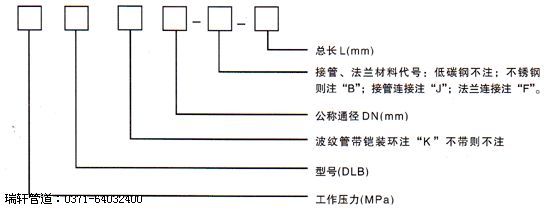

| 一、型号示例： | |
 | |
| 举例：0.6DLB500-FB-1500 表示：公称通径为500mm，工作压力为0.6MPa，长度为1500mm，不锈钢法兰连接的大拉杆横向波纹补偿器。 | |
| 二、使用说明： | |
| 大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和角位移。 | |
| 三、大拉杆横向波纹补偿器对支座作用力的计算： | |
| 横向弹力： Fy=Ky·Y 弯矩：M=Fy·L 式 中： Ky-横向刚度 N/mm Y-横向实际位移（变形量）mm L-管架到补偿器中点的距离 m。 | |
| 四、应用举例（不考虑温度对补偿量及刚度的修正） | |
| 某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度350℃，环境最低温度-10℃，补偿器安装温度20℃，根据管道布局（如图）需安装一大拉杆横向型补偿器，用于补偿AB管段160mm的横向位移，补偿器疲劳破坏次数按15000次考虑，试计算支座AC的受力。 | |
 | |
| 解：（1）根据AB管段的横向位移 Y=160mm，查样本可选用0.6DLB500-FB-2000，横向补偿量Y0=193mm，横向刚度Ky=22N/mm | |
| （2）A、C支座受力计算 计算时考虑“冷紧”且冷紧量可取实际补偿量的一半即1/2Y。 | |
| FA=Ky·160/2=22×80=1760(N) MA=FA×2=1760×2=3520（N·m） FB=Ky·160/2=22×80=1760(N) MB=FB ×2=1760×2=3520（N·m） 即：A，C支座分别承受1760牛顿的推力和3520牛顿·米的力距。 |
