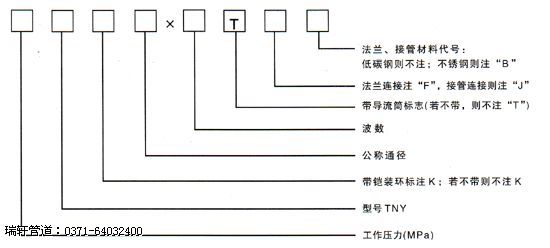

一、型号示例

举例：0.6TNY500TF 表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。

二、使用说明：
内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。

三、内压式波纹补偿器对支座作用力的计算：
内压推力：F=100·P·A　　　　轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 　　　　　　　弯矩：My=Fy·L 弯矩：Mθ=Kθ·θ 　　　　　合成弯矩：M=My+Mθ 式中：Kx：轴向刚度N/mm X：轴向实际位移量mm Ky：横向刚度N/mm Y：横向实际位移量mm Kθ：角向刚度N·m/度　　　　　　　　　　θ ：角向实际位移量度 P：工作压力MPa A：波纹管有效面积cm2(查样本) L：补偿器中点至支座的距离m

四、应用举例：

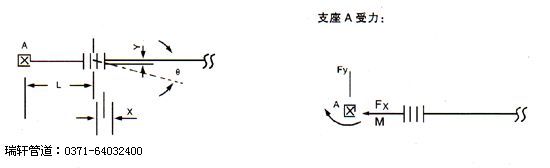

某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。

解：（1）根据管道轴向位移X=32mm。 Y=2.8mm。 θ=1.8度。由样本查得0.6TNY500×6F的轴向位移量X0=84mm，横向位移量：Y0=14.4mm。角位移量：θ0=±8度。轴向刚度：Kx=282N/mm。横向刚度：Ky=1528N/mm 。角向刚度：Kθ=197N·m/度。用下面关系式来判断此补偿器是否满足题示要求：

将上述参数代入上式：

（2）对补偿器进行预变形量△X为：

因△X为正，所以出厂前要进行“预拉伸”13mm。（3）支座A受力的计算：内压推力：F=100·P·A=100×0.6×2445=14600(N) 轴向弹力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N) 横向弹力：Fy=Ky·Y=1528×2.8=4278.4(N) 弯矩：My=Fy·L=4278.4×4=17113.6(N·m) Mθ=Kθ·θ =197×1.8=354.6(N·m) 合成弯矩：M=My+Mθ=17113.6+354.6=17468.2(N·m)
