CC2F型可拆式双法兰松套传力补偿接头

以技术为生命，以质量求生存！亲爱的【CC2F型可拆式双法兰松套传力补偿接头】客户您好，感谢您浏览巩义市瑞轩管道设备厂官方企业网站！多年来，瑞轩管道坚持以研发为生存之本，不断地提升新技术在【CC2F型可拆式双法兰松套传力补偿接头】产品中的应用！如果您想了解更多的【CC2F型可拆式双法兰松套传力补偿接头】产品新技术在实际中的应用情况，请致电瑞轩管道【CC2F型可拆式双法兰松套传力补偿接头】技术咨询电话：【15093193538】，了解更多一手资料！

VSSJAFC/CC2F型可拆式双法兰松套传力补偿接头适用范围

VSSJAFC/CC2F型可拆式双法兰松套传力补偿接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

VSSJAFC/CC2F型可拆式双法兰松套传力补偿接头功能介绍

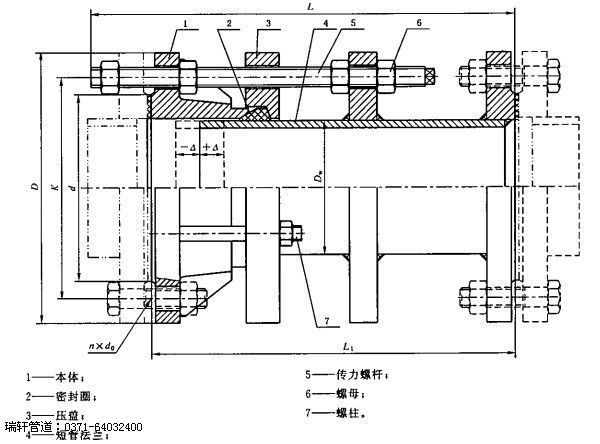

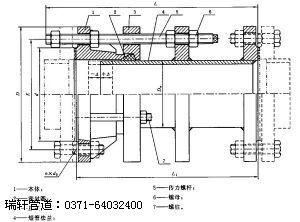

双法兰松套传力补偿接头，型号VSSJAF(1999标准)或C2F(2007标准)型，由法兰式松套仲缩接头和短管法兰、传力螺杆、等构件组成。它能传递被连接件的压力推力(盲板力)和补偿管路安装误差，不能吸收轴向位移，主要用于与泵、阀门等附件的松套连接。

VSSJAFC/CC2F型可拆式双法兰松套传力补偿接头优点：安装简单方便、方便阀门安装

VSSJAFC/CC2F型可拆式双法兰松套传力补偿接头特点：双法兰连接方式

PN0．6MPa的可拆式双法兰松套传力补偿接头的基本尺寸

公称通经 DN	管子外径 Dw	接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径 D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径 D	螺栓孔中心圆直径D1	n/个	do		min	max
65	76	160	130	4	14	450	420	180	40	17．9
80	89	190	150		18	460				20．6
100	114	210	170		18					28．4
125	140	240	200	8	18					37．1
150	168	265	225							46．2
200	219	320	280							57．4
250	273	375	335	12						76．3
300	325	440	395		22	485	445	395	50	94．6
350	377	490	445							122．7
400	426	540	495	16						141．1
450	480	595	550	16						158．1
500	530	645	600	20						186．2
600	630	755	705	20	26	500	465	415		261．9
700	720	860	810	24	26	500	465	415		324．5
800	820	975	920		30	680	630	570	60	516．7
900	920	1075	1020							570．3
1000	1020	1175	1120	28						658．8
1200	1220	1405	1340	32	33	750	680	620		984．4
1400	1420	1630	1560	36	36	750	680	620		1273．1
1600	1620	1830	1760	40	36	770	700	640		1767．2
1800	1820	2045	1970	44	39	770	700	640		1981．7
2000	2020	2265	2180	48	42	830	730	670		2483．4
2200	2220	2475	2390	52		860	760	700		3086．3
2400	2420	2685	2600	56		860	760	700		3456．4
2600	2620	2905	2810	60	48	1000	880	800	80	3844．3
2800	2820	3115	3020	64						4307．8
3000	3020	3315	3220	68						4738．1
3200	3220	3525	3430	72						5134．7

PN1.0MPa的可拆式双法兰松套传力补偿接头的基本尺寸

公称通经 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径D	螺栓孔中心圆直径D1	n/个	do		min	max
65	76	185	145	4	18	460	420	380	40	19．9
80	89	200	160	8						22．9
100	114	220	180							31．6
125	140	250	21O							41．2
150	168	285	240		22					51．2
200	219	340	295							63．8
250	273	395	350	12						84．8
300	325	445	400			485	445	395	50	105．1
350	377	505	460			485				136．3
400	426	565	515	16	26	495				157．3
450	480	615	565	16						175．7
500	530	670	620	20						206．9
600	630	780	725	20	30	510	465	415		291．1
700	720	895	840	24	30	510	465	415		361．1
800	820	1015	950	24	33	690	630	570	60	574．2
900	920	1115	1050	28	33					633．7
1000	1020	1230	1160	28	36					732．2
1200	1220	1455	1380	32	39	740	680	620		1036．2
1400	1420	1675	1590	36	42	740	680	620		1340．9
1600	1620	1915	1820	40	48	800	700	640		1860．0
1800	1820	2115	2020	44		800	700	640		2086．1
2000	2020	2325	2230	48		840	730	670		2614．3
2200	2220	2550	2440	52	56	880	760	700		3249．2
2400	2420	2760	2650	56		880	760	700		3638．3
2600	2620	2960	2850	60		1030	880	800	80	4046．7
2800	2820	3180	3070	64						4534．6
3000	3020	3405	3290	68	60					4987．4

瑞轩，以打造行业品牌为己之重任，为中国制造遍全球献微薄之力！巩义市瑞轩管道设备厂自2008年成立以来，恪守信言，务实创新，根植于【管道产品在给水、排水、污水处理厂、电力、冶金、城建、石油化工、环保企业的应用】领域，打造【防水套管,双法兰限位伸缩接头,套筒补偿器】系列的产品！您的每一通电话咨询，每一次洽谈合作，都是瑞轩人前进的动力！期待你我同行，携手助力中国梦！
