轴向型复式波纹补偿器(FS)

以技术为生命，以质量求生存！亲爱的【轴向型复式波纹补偿器(FS)】客户您好，感谢您浏览巩义市瑞轩管道设备厂官方企业网站！多年来，瑞轩管道坚持以研发为生存之本，不断地提升新技术在【轴向型复式波纹补偿器(FS)】产品中的应用！如果您想了解更多的【轴向型复式波纹补偿器(FS)】产品新技术在实际中的应用情况，请致电瑞轩管道【轴向型复式波纹补偿器(FS)】技术咨询电话：【15093193538】，了解更多一手资料！

轴向型复式波纹补偿器(FS型)用途：

轴向型复式波纹补偿器用于轴向补偿、补偿量大、比较经济是其特点

轴向型复式波纹补偿器(FS型)型号：

产DN32-DN1000，压力级别：0.1Mpa-2.5Mpa

连接方式：

1、法兰连接 2、接管连接

产品轴向补偿量：

30mm-450mm

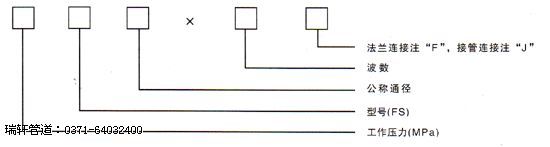

一、型号示例：

举例：0.6FS100×20F 表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。

二、使用说明：
复式波纹补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其特点。法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。

三、对固定支座的作用力：
压力推力：Fp=100·P·A 　　　　（N）轴向弹力：Fx=Kx·X 　　　　　　(N) 式中：P：最高工作压力或最高试验压力　　MPa A：有效面积（查样本）　　　　　　cm2 Kx：补偿器轴向刚度　　　　　　　N/mm X：补偿器使用的轴向补偿量　　　　mm

四、应用举例：
某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质最高温度Tmax=250℃，最低温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。 1、选型，管段所需补偿量为： X=a·L·△T =0.0133×85(250-0) =283mm

式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6FS500×J)

2、支座压力：查样本0.6FS500×12J补偿器 A=2445cm2 Kx=141N/mm 压力推力：Fp=100·P·A=100×0.6×2445=146700N 轴向弹力：Fx=Kx·X=141×283=39903N 支座受力：F=Fp+Fx=146700+39903=186603N
